В этой заметке речь пойдет о контроллере ворот ID310. Существует несколько его версий. У меня версия 2.5.

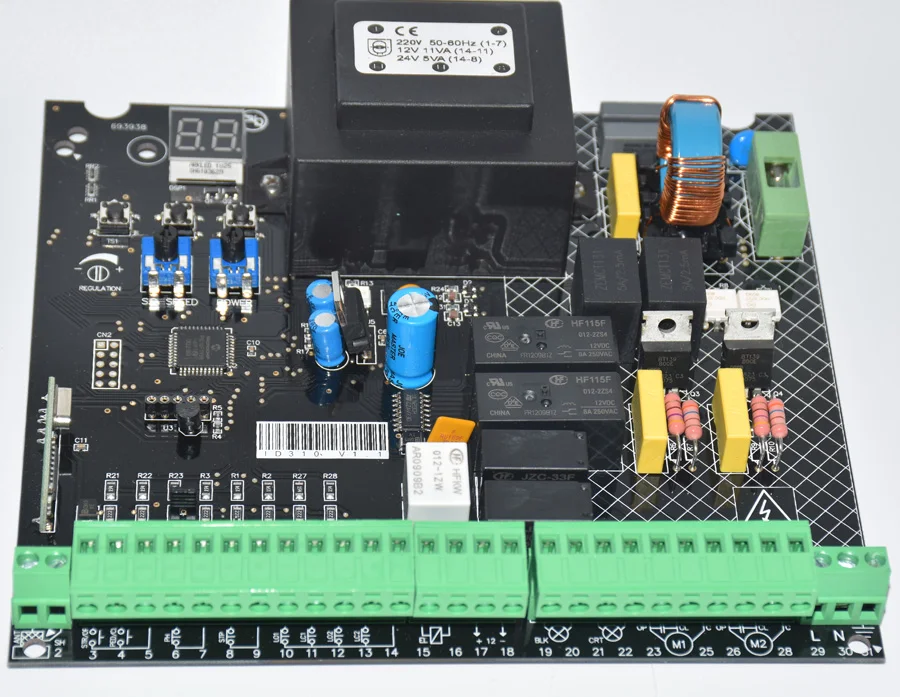

Контроллер ворот ID310
Рис. 1. Контроллер ворот ID310 v1.1

Вот некоторые фичи этого контроллера:

  • Наличие плавного пуска и останова
  • Наличие контроля тока в цепях двигателей приводов
  • Возможность работать как с помощью отдельно подключенных концевых выключателей, так и с помощью подключенных последовательно с двигателями приводов
  • Протокол ПДУ - Keeloq Classic (его конечно уже поломали, но это не так просто, как с фиксированным кодом)

Но продавцы с Aliexpress почему-то очень неохотно делятся документацией на него. К контроллеру почему-то не прилагается в печатном виде никакой документации. В связи с этим я собрал по интернету некоторые вариации документации на различные версии этого контроллера и выкладываю их в этом архиве (user manual download).

Наиболее интересная информация (на мой взгляд)  от меня и из этого архива:

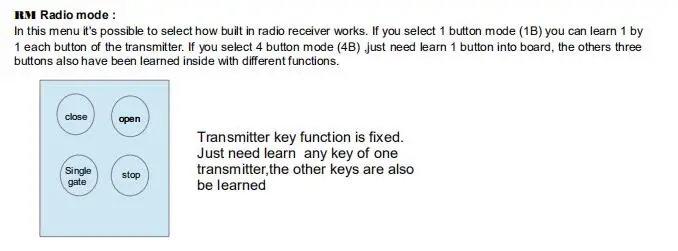

  • Назначение кнопок ПДУ (RC buttons assignment) вариант 1. Взят из карточки товара какого-то продавца с Aliexpress:
    Назначение кнопок ПДУ (RC buttons assignment)

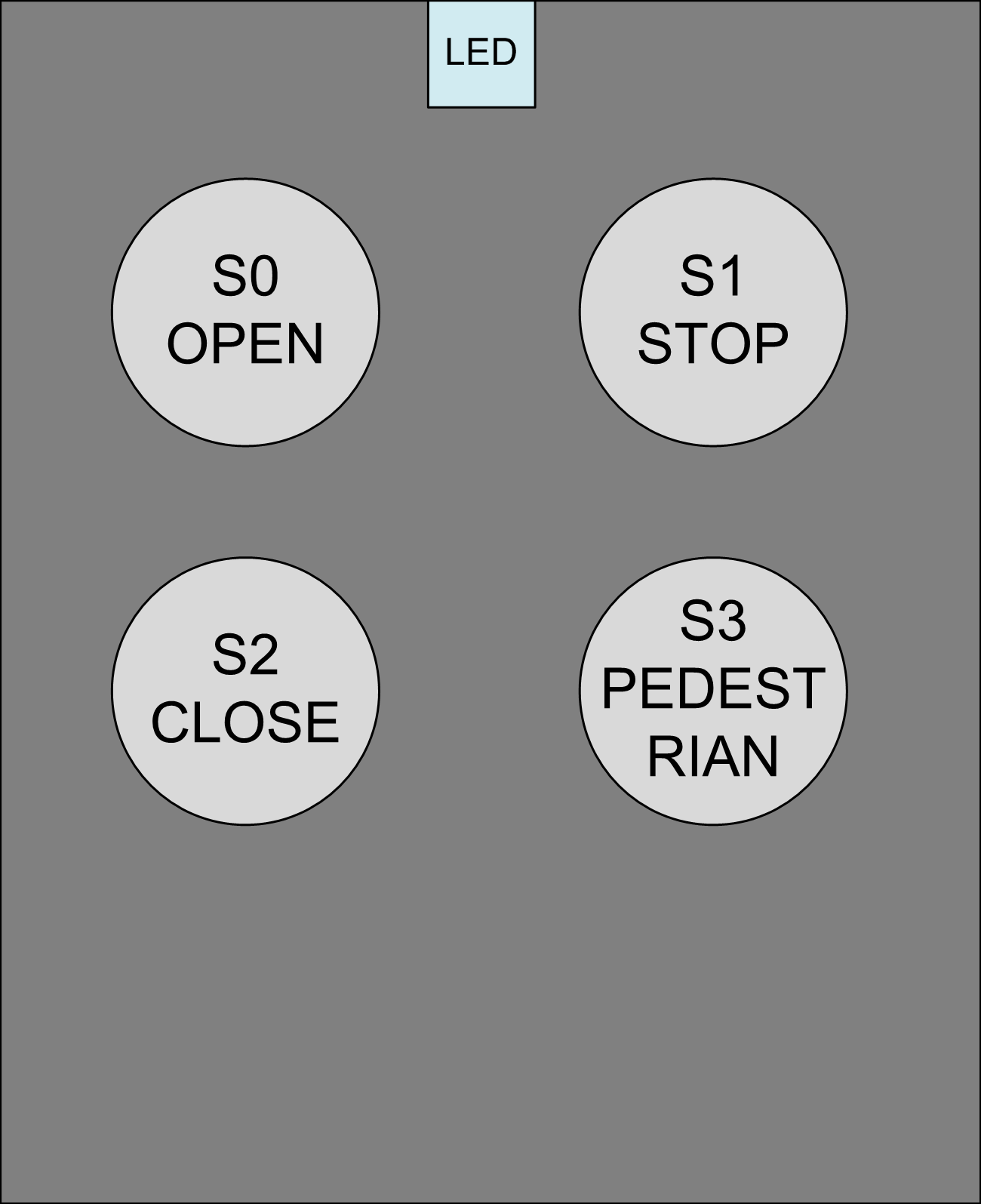

  • Назначение кнопок ПДУ (RC buttons assignment) вариант 2. Определен экспериментальным путем. У меня именно такой. На картинке S0-S3 соответствуют полям в пакете Keeloq Classic, например, для HCS301:
    ID310 FOB Buttons assignment

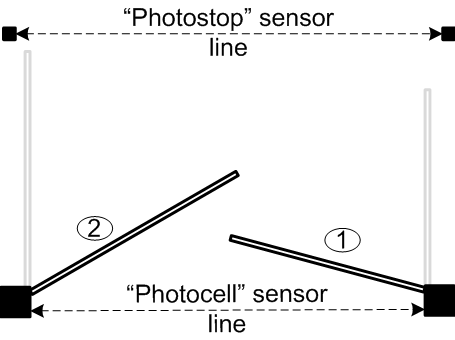

  • Нумерация ворот и расположение фотодатчиков (gate wings numbering and photo sensors positions):
    Gate wings numbering and photo sensor positions

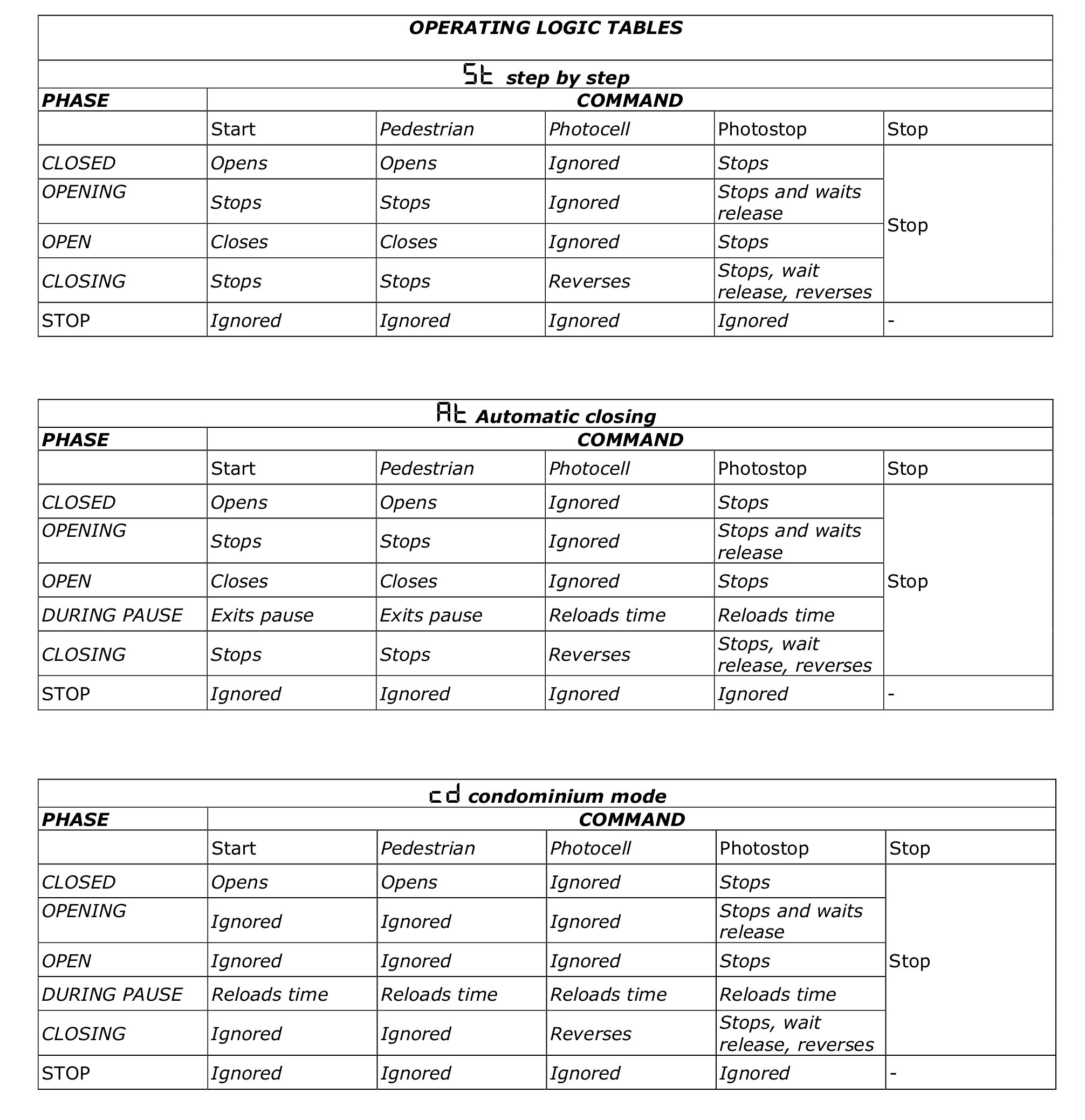

  • Таблица логики работы (work logic table):
    Таблица логики работы (work logic table)
