После года эксплуатации я решил проверить АКБ в своих бесперебойниках. В PowerCom-е АКБ был во вполне приличном состоянии, и там я ограничился только доливом небольшого количества дистиллированной воды. А вот CyberPower, про который речь пойдет в этой заметке, высушил свой АКБ напрочь. Пришлось купить для него новый и снизить напряжение заряда.

Точно определить, кто явился причиной повышения напряжения заряда мне не удалось. Но решение было найдено, и состоит оно из двух частей. Сразу хочу сказать большое спасибо alexey_laa за схему этого бесперебойника, которую он привел в треде на rom.by. С некоторыми моими обозначениями она приведена ниже на рис. 1:

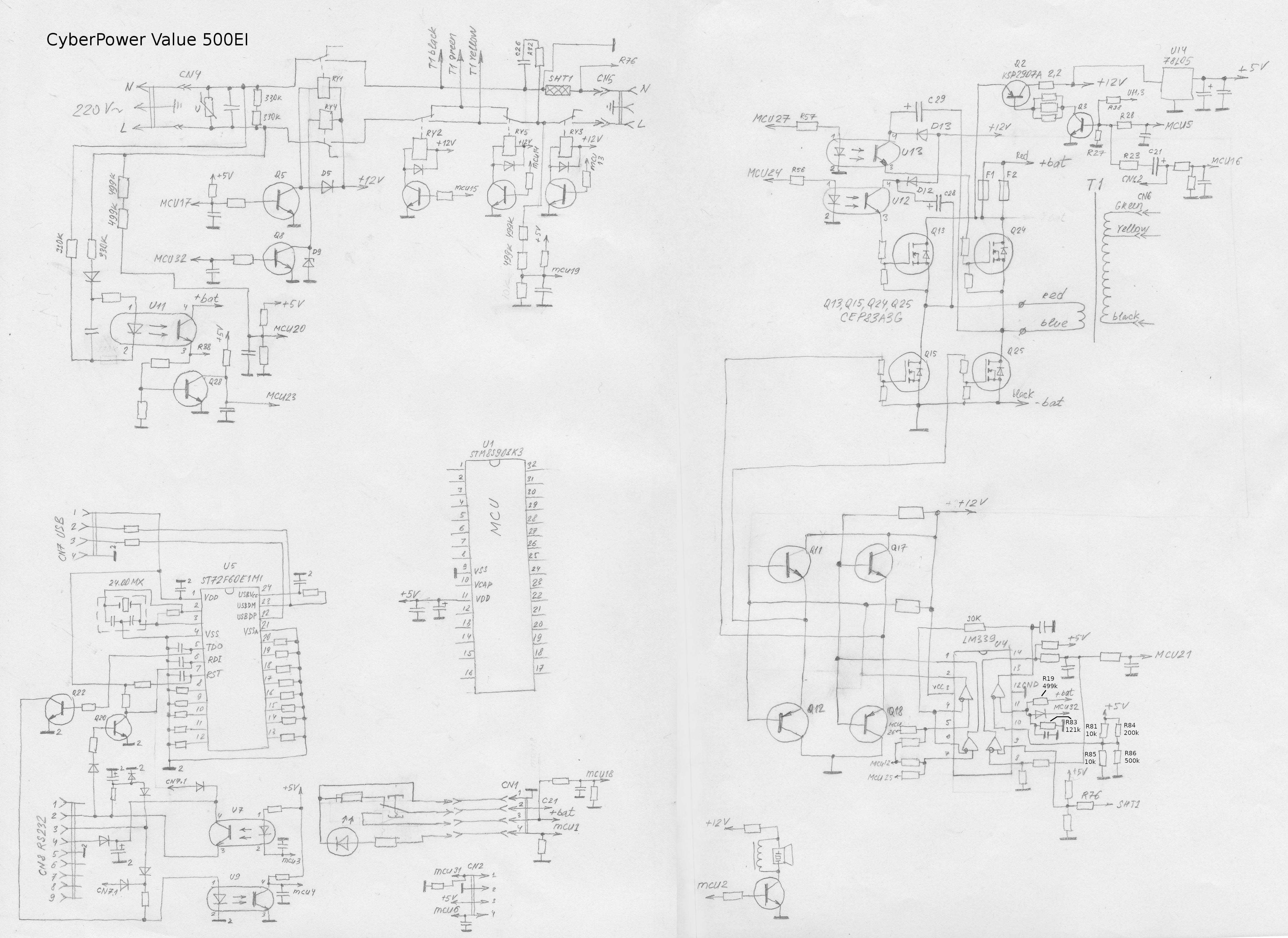

Схема CyberPower Value 500EI
Рис. 1. Схема CyberPower Value 500EI

Первое, что было сделано - это понижено напряжение заряда. Зависит оно от делителя, построенного на резисторах R81, R84-R86, а также от напряжения его питания (линия "+5V"). Принцип работы схемы заряда представляется мне таким: компаратор U4 "разрешает" открывать транзисторы Q15 и Q25 только если напряжение с делителя R19, R83 (вывод 11 U4) не превышает напряжения с делителя R81, R84-R86. (вывод 10 U4). В результате происходит заряд непосредственно от трансформатора T1, а Q13, Q15, Q24, Q25 выполняют роль управляемого выпрямителя.

Для регулировки напряжения заряда был полностью удален делитель R81, R84-R86, а на его место был установлен потенциометр номиналом 10кОм с двумя дополнительными резисторами по 44кОм на линиях +5V и GND (для того, чтобы его выход случайно не оказался в "крайних" положениях). В моем исполнении это выглядит так (см. рис. 2-4): потенциометр средней ногой установлен в отверстие R86, ближнее к середине платы. Другие две ноги потенциометра загнуты в бок и вверх. Между одной из боковых ног потенциометра и вторым отверстием под R86 висят два последовательно соединенные резистора по 22кОм. Между второй боковой ногой потенциометра и соответствующим отверстием под R84 также висят аналогичные резисторы. Вся конструкция залита консистентным клеем для потолочных полистироловых плит (быстро застывает и не плавится как термоклей).

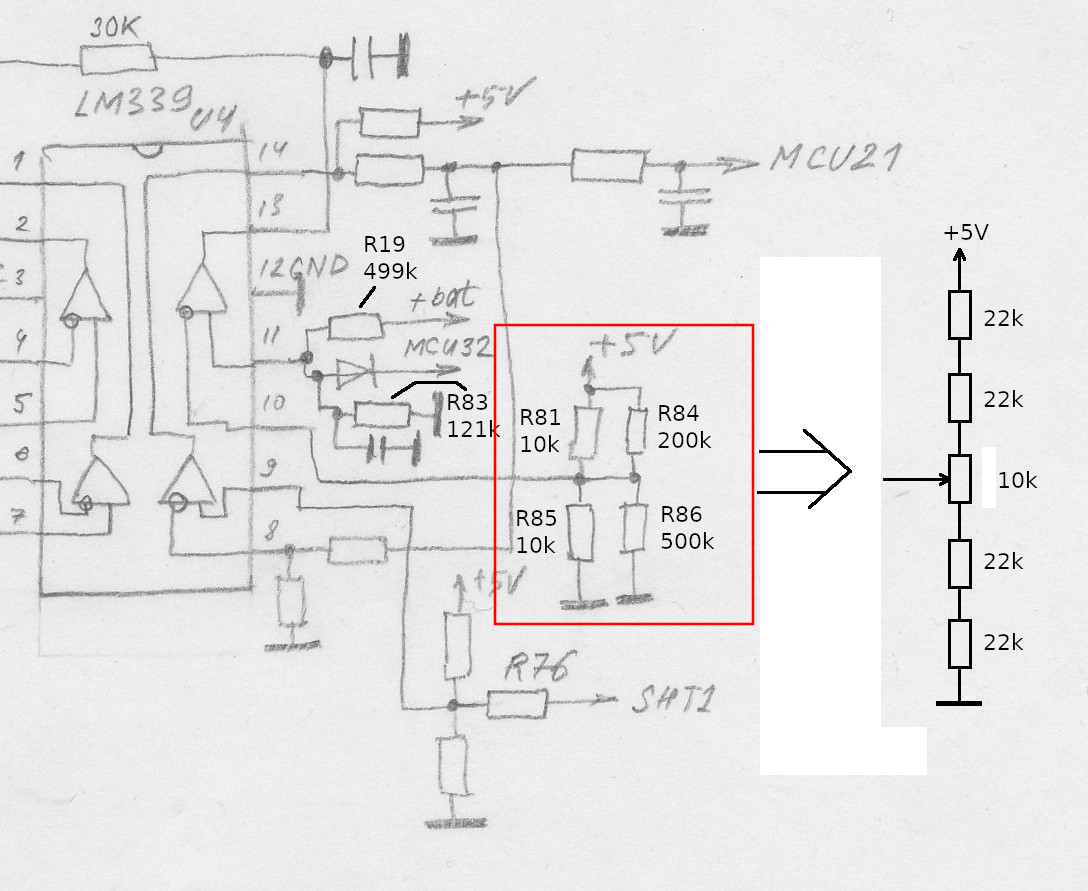

Рис. 2. Измененная часть схемы
Доработка платы CyberPower Value 500EI

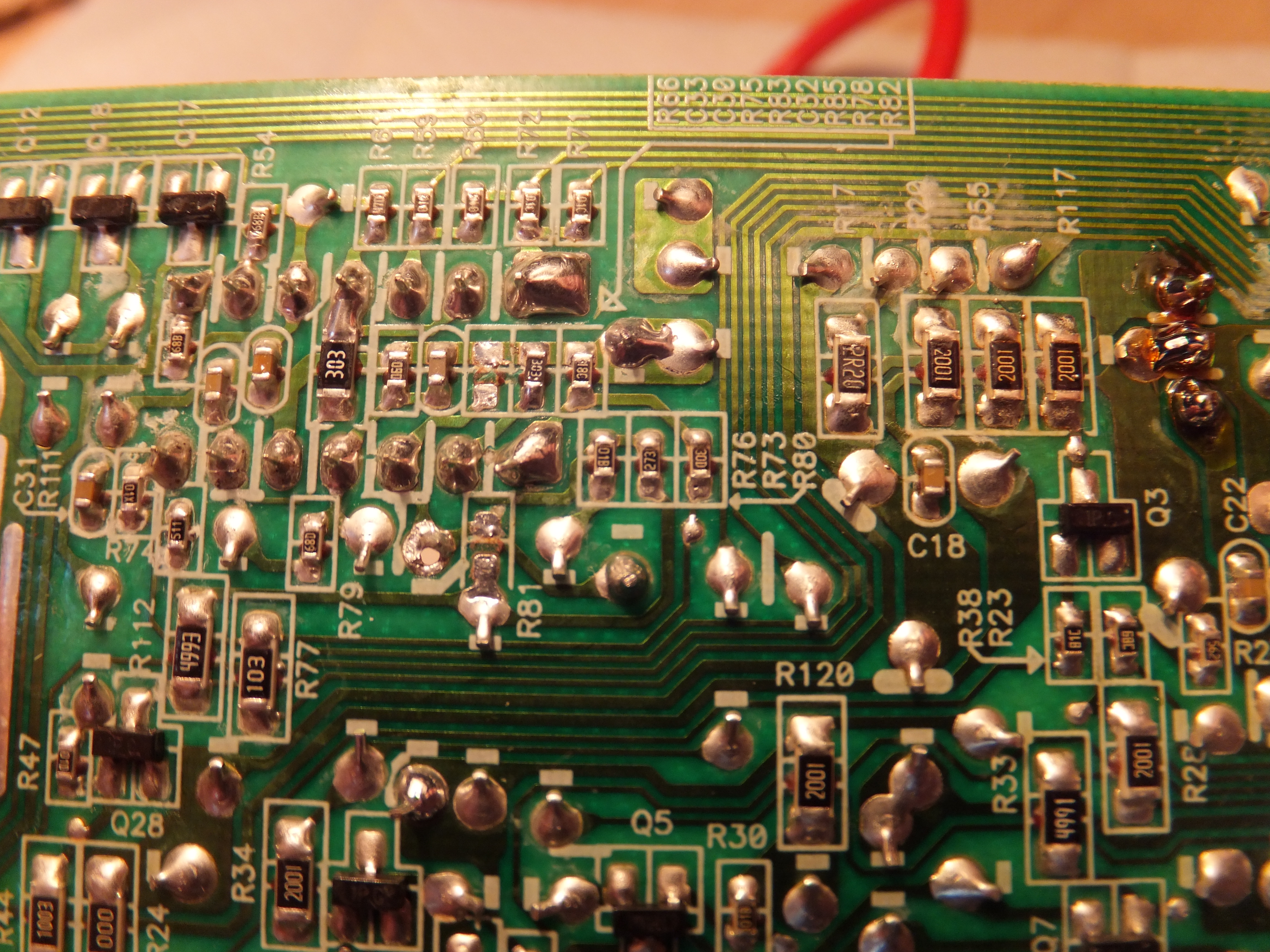

Рис.3. Доработка платы CyberPower Value 500EI. Сторона пайки.

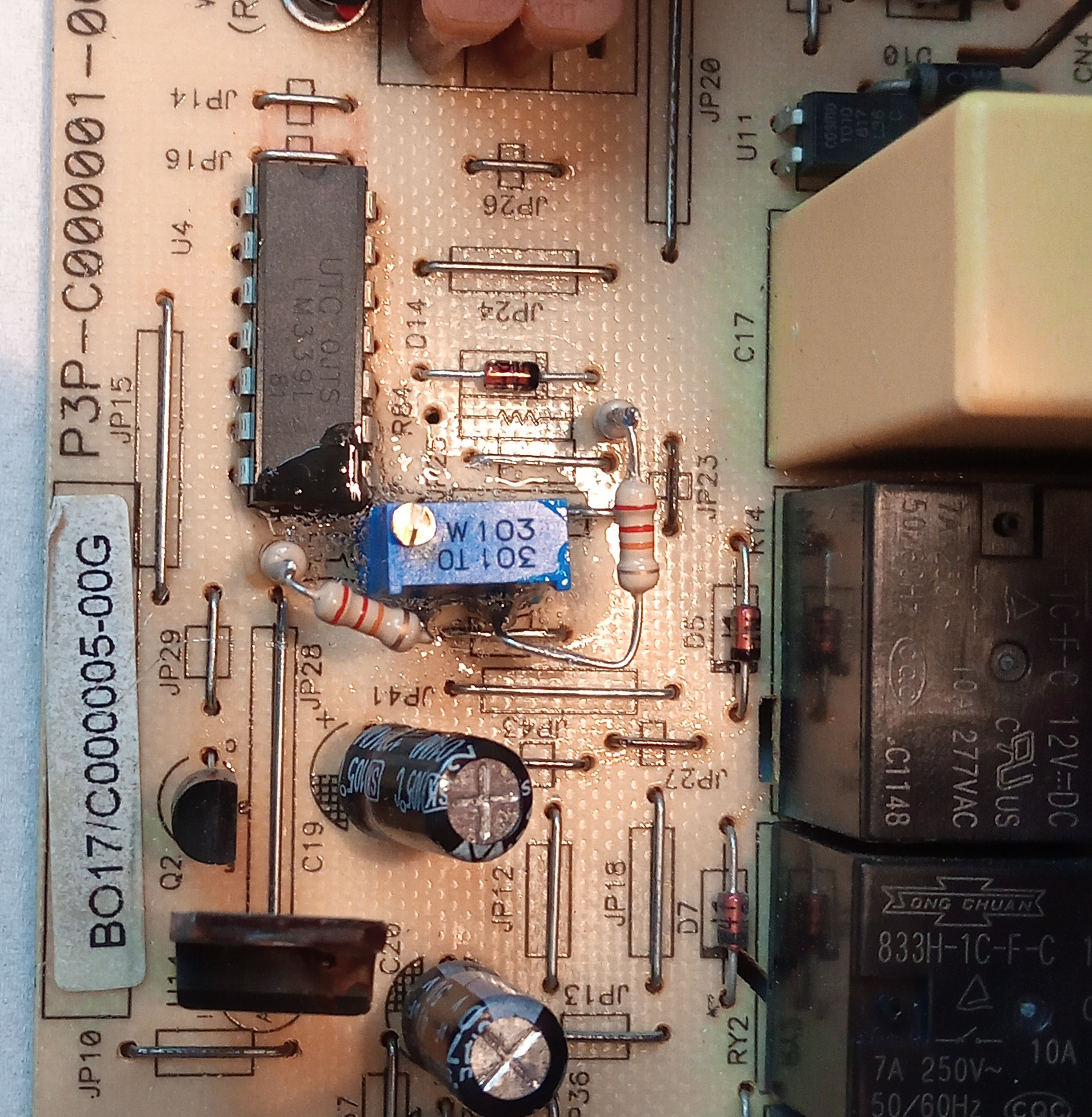

Рис. 4. Доработка платы. Сторона компонентов.

Теперь на АКБ после полной зарядки мне удалось установить напряжение 13.7В. На мой взгляд этого достаточно, чтобы АКБ не кипела и была в достаточной степени заряжена.

Второе, что было замечено и исправлено - это подозрительное поведение стабилизатора U14 (78L05 в корпусе TO-92). При тестировании работы схемы с регулировкой зарядного напряжения я заметил, что плата под U14 имеет темноватый оттенок. Решил его потрогать - и почти обжег палец! Измерение напряжения на линии "+5V", от которой питается делитель регулировки напряжения заряда, показало его ощутимую зависимость от температуры U14 - по мере роста температуры напряжение также возростало. В связи с этим этот стабилизатор был заменен на его более мощную версию - обычный 7805 в корпусе TO-220. После замены никакого ощутимого нагрева этого стабилизатора не наблюдалось, поэтому думаю, что со старым было что-то не так. Кроме того пришлось снова отрегулировать напряжение заряда, т.к. напряжение линии "+5V" также немного изменилось после замены U14. Также при сборке нужно следить, чтобы силовые провода не упирались в корпус "увеличившегося" U14 и не загнули его. Внешний вид с новым стабилизатором показан на рис. 5.

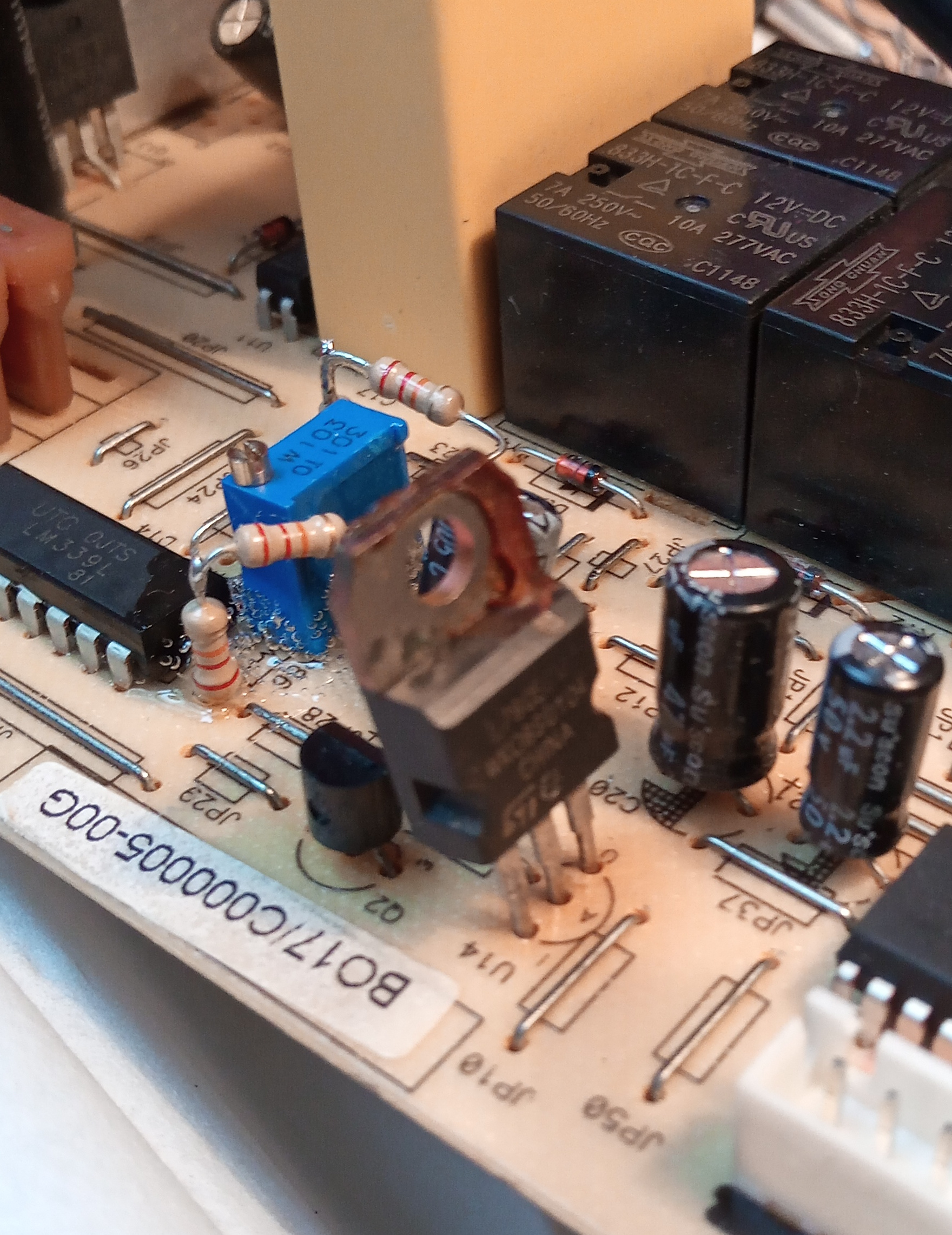

Рис. 5. Замена U14

В результате после нескольких месяцев эксплуатации напряжение АКБ в заряженном состоянии остается 13.7В. и бесперебойник нормально выполняет свои функции. Кто именно был виновником повышения зарядного напряжения теперь уже точно сказать не удастся - или это были уплывшие номиналы резисторов, или U14, который задирал напряжение по "+5V", или даже изменившийся в процессе эксплуатации ток смещение на входах U4. Но на мой взгляд это скорее был U14.
